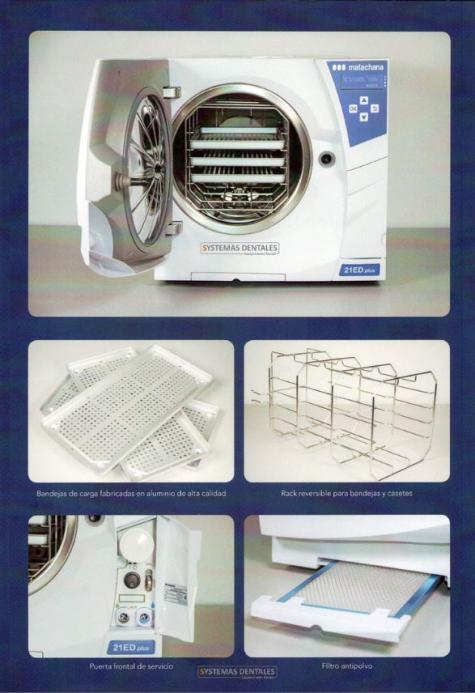

Esterilizador Matachana 21 ED PLUS

Esterilizador MATACHANA
MOD. 21ED plus

Los Miniclaves -esterilizadores de sobremesa- MATACHANA modelo 21ED plus incorporan en su diseño técnico avances en seguridad y eficacia, garantizándole un perfecto control de todos los procesos de esterilización.
Han sido concebidos como esterilizadores de sobremesa polivalentes que reúnen todos los requisitos para una esterilización de calidad, fácil, rentable, segura y rápida en odontología, cirugía ambulatoria, oftalmología, urgencias, consultas, centros de estética, veterinaria, etc.
También son muy útiles como unidad de apoyo para cubrir las necesidades puntuales en los bloques quirúrgicos de los hospitales.
Se fabrican conforme a la Norma Europea EN 13060: 2004 para esterilizadores de vapor de agua pequeños*, siguiendo las directrices de las normas de calidad EN ISO 9001 y EN ISO 13485, garantizando que la empresa Antonio Matachana, S.A. lleva a cabo una gestión de la calidad en el diseño, producción, entrega, instalación y servicio posventa de sus productos.
El miniclave MATACHANA modelo 21ED plus es un esterilizador que incorpora programas tipo B conformes a los tipos de ciclos de esterilización señalados en la norma EN 13060**

Según la Norma, se consideran esterilizadores pequeños aquellos que no puedan alojar en su cámara un módulo de esterilización (paralelepípedo de 300x300x600 mm) y cuyo volumen sea inferior a 60 litros.
** Se definen en la EN 13060 tres tipos básicos de ciclos de esterilización: Tipos N, S y B. El 21ED plus sólo incorpora ciclos de Tipo B, que permiten la esterilización con toda seguridad de todo tipo de carga: material sólido, material poroso, carga hueca, y todo ello en su envase final. Los ciclos de tipo B realizan prevacíos fraccionados en su fase inicial y final asegurando un perfecto secado.

CARACTERÍSTICAS
• MODELO DE SOBREMESA
Totalmente autónomo, precisa únicamente de una toma eléctrica.
• CÁMARA HORIZONTAL QUE FACILITA LA CARGA
Pieza única embutida, fabricada en acero inoxidable 1.4404 (AISI 316L).
• CÁMARA Y PUERTA EN ACERO INOXIDABLE
Alta calidad, larga vida útil y mantenimiento sencillo.
• FACILIDAD DE USO
Los esterilizadores 21ED plus están equipados con un display de muy fácil manejo mediante los botones de navegación. Existen diversos menús que permiten seleccionar y poner en marcha los programas, controlar el ciclo en todo momento, acceder al menú de servicio, poner el equipo en stand-by, etc.
• CONTROL POR MICROCOMPUTADOR
El equipo supervisa continuamente el desarrollo del ciclo, identificando cuando éste se desvía de los límites establecidos que permiten asegurar que el ciclo ha sido correcto. Esta característica permite el cumplimiento de la EN13060 incluso en los equipos que no están dotados de impresora.
• PANTALLA
Display con 4 líneas de información que conjuntamente con el teclado garantizan una navegación sencilla. Adicionalmente el esterilizador dispone de unos iconos que permiten si se precisa rellenar el depósito de agua limpia, si la impresora está en funcionamiento y si la puerta está bloqueada.
• INICIO RETARDADO
Permite seleccionar la fecha y hora de inicio del ciclo.
Existen dos opciones:
“Inicio a las…”: seleccionar la fecha del día sucesivo
“Iniciar en…”: seleccionar periodos de 10 a 24 minutos.

• GENERACIÓN DEL VAPOR
El vapor se genera de manera instantánea y con la ayuda de una placa difusora, tipo vaporizador independiente, se consigue una distribución homogénea del vapor en la cámara.
• SISTEMA DE AGUAS SEPARADAS
El 21ED plus incorpora un circuito de aguas separadas por lo que el vapor obtenido es de gran calidad ciclo tras ciclo, sin partículas procedentes de procesos anteriores. Adicionalmente, el 21ED plus dispone de un sensor de conductividad para medir la calidad del agua permitiendo la posibilidad de visualizar el valor de conductividad por pantalla.
• PUERTA DE SERVICIO FRONTAL
Puerta frontal para acceso al interruptor principal, conexiones para el vaciado de los tanques de agua y cambio del filtro bacteriológico el cual ya viene incorporado con el equipo.
• AUTONOMÍA
Capacidad del depósito de agua para el trabajo de toda una jornada. Consumo aproximado x ciclo de 0,4-0,75 litros que permite realizar entre 5-10 ciclos en función de tipo de carga.

• INTERCAMBIADOR DE CALOR
El sistema de colector de condensación proporciona:
Tiempo del ciclo reducido, especialmente con cargas completas.
Menos consumo de agua y electricidad.
• SEGURIDAD TOTAL EN EL CIERRE DE LA PUERTA
Al cerrar la puerta manualmente, ésta queda bloqueada de manera automática.
• MODO ESPERA
El esterilizador tiene la función de modo ESPERA que nos permite un ahorro de energía cuando el esterilizador permanece en STAND-BY.
• COMUNICACIÓN DATOS
Puerto comunicaciones RS232 en la parte trasera del esterilizador para conexión de diferentes periféricos (por ejemplo, impresora externa) o incluso la comunicación con un PC.
• SECADO
Secado perfecto y rápido mediante bomba de vacío. Esta versión incluye un filtro separador de agua que alarga la vida de las membranas de la bomba de vacío.
• SEGURIDAD
El esterilizador cuenta con una serie de elementos de seguridad.
• Protección contra cortocircuitos
• Protección contra sobrecalentamiento
• Protección contra sobrepresión
• Protección contra apertura accidental
• Sensores nivel tanques de agua.

PROGRAMAS
El esterilizador 21ED plus dispone de programas de esterilización de tipo B, por lo que permite esterilizar todo tipo de cargas: productos porosos, sólidos, carga hueca, con embalaje sencillo, doble o sin embalaje. De esta manera, el esterilizador se adapta completamente a sus necesidades, garantizando la esterilidad en cualquier tipo de carga, desde instrumental sencillo sin embalar hasta sets de instrumental quirúrgico complejo con doble embalaje.
Programa
Carga
Tiempo de esterilización
Tiempo de secado
Tiempo total con carga típica
B UNIVERSAL 134 °C
Instrumentos complejos, textil y elementos con huecos tipo A y B.
Con embalaje simple, doble, o sin embalar.
3,5 min.
25min.
46 a 63 min.
B UNIVERSAL 121 °C
15 min.
30 min.
64 a 79 min.
B ESPECIAL P 134 °C
18 min.
25 min.
61 a 78 min.
B UNIVERSAL 134 °C
(modo RAPID)
Cargas de instrumental pequeñas con envoltura simple
3,5 min.
7 min
29 a 32 min.
B ESPECIAL P 134 °C
(modo RAPID)
18 min.
7 min
44 a 47 min.
Si fuera necesario el tiempo de secado puede incrementarse por menú de CONFIGURACIÓN.
El tiempo total del ciclo puede variar dependiendo del tipo de carga (instrumentos o porosa), el peso de la misma y otro tipo de factores.
Asimismo, el equipo dispone de 2 programas de test:
• El programa de test de vacío verifica la estanqueidad de la cámara, que es vital para realizar ciclos de esterilización correctos.
• El programa de test de Penetración (B&D-Helix) verifica la eficacia de la esterilización utilizando un dispositivo de test Helix junto con un indicador químico, representando el caso de mayor dificultad para conseguir la condición de esterilidad según EN 13060.

DATOS TÉCNICOS
DOTACION DE SERIE
• Rack de carga reversible con guías para 5 bandejas o 3 cassettes
• 3 bandejas de 385 x 185 mm
• Asa de extracción de bandejas
• Tubo drenaje depósitos
• Embudo para facilitar el llenado del depósito
DOTACIÓN OPCIONAL
• Impresora térmica externa.
La impresora elabora un registro de todo el ciclo, imprimiendo los datos del esterilizador, los valores medidos de presión, temperatura y tiempo, y los mensajes de advertencia de las incidencias ocurridas durante el ciclo. Al final del ciclo la copia impresa confirma la eficacia del ciclo de esterilización.

DECLARACIÓN DE CONFORMIDAD
Los esterilizadores 21ED plus han sido diseñados, fabricados, certificados y homologados según las directivas y normas europeas más estrictas aplicables a esterilizadores de vapor de tamaño pequeño, lo que garantiza las máximas prestaciones nunca antes alcanzadas en esterilizadores de sobremesa:
• Directiva Europea 93/42/CEE y 2007/47/CE de Productos Sanitarios.
• Directiva Europea 97/23/CE de Equipos a Presión
• Directiva Europea 2014/30/UE de Compatibilidad Electromagnética
• Directiva Europea 2002/96/CE de Residuos de Aparatos Eléctricos y Electrónicos
• Directiva Europea 98/37/CE de Seguridad de Máquinas
• Directiva Europea 2014/35/UE de Baja Tensión
• EN 13060 Esterilizadores de vapor de agua pequeños
• EN 61010-1 Requisitos de seguridad de equipos eléctricos de medida, control y uso en laboratorio. Parte 1: Requisitos generales.
• EN 61010-2-040 Requisitos de seguridad de equipos eléctricos de medida, control y uso en laboratorio. Parte 2-040: Requisitos particulares para esterilizadores y para equipos de lavado y desinfección usados para tratamientos de materiales médicos (IEC 61010-2-04).
• EN 61326 Material eléctrico para medida, control y uso en laboratorio. Requisitos de compatibilidad electro-magnética.
